接続動作例
設定例
|

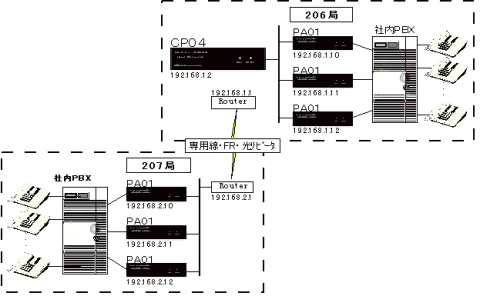

Call Bridge＆Proxy Server（CP04）は遠隔地にあるＰＢＸ間のマルチ回線ゲートウェイとしてPA01の利用を可能にします。アナログ１回線をサポートするＰＡ０１を複数台並べてＰＢＸへ接続する構成では、ネットワークからの着信時に空いているＰＡ０１を自動的に検索する機能があります。上記の場合では、１台のＣＰ０４が同一の電話番号に登録されているＰＡ０１をグループ化して管理し、相手からの着信時に空いている回線を選んで接続します。
|
| 各ＰＢＸが簡易ダイヤルイン（ＤＩＤ）による内線選択 機能を有する場合には片方のＰＢＸへ接続された電話端末から直接他方のＰＢＸに接続された電話端末を呼び出すことも可能です。 |
| 207局の社内ＰＢＸへ接続された電話端末（２０７−１１１１）から
206局の電話端末（２０６−１１１１）を呼び出す場合の動作は下記のようになります。 |
| 1.２０７−１１１１の電話から ２０６２２２２
をダイヤルする。 |
| 2.ＰＢＸが先頭の２０６を見て空きＰＡ０１回線を使って
２０６２２２２ をダイヤルする。 |
| 3.ＣＰ０４が先頭の２０６を見て ２０６局側のＰＡ０１の空き回線を調べる。 |
| 4.ＣＰ０４は空きＰＡ０１に２２２２を通知する。 |
| 5.ＰＡ０１は着信して ＰＢＸへＲｉｎｇする。 |
| 6.ＰＢＸが着信すると、ＰＡ０１は内線番号の２２２２をＤＴＭＦ音にて通知する。 |
7.ＰＢＸは内線２０６−２２２２の電話を呼び出す。
|
各ＰＡ０１への設定（192.168.2.10の例）
|
ネットワーク情報の設定追加項目（netcnfg.ini）
！コマンド
IP 192.168.2.10:24 ！IPアドレスとマスクビット
ROUTER 192.168.2.1 ！外部ネットワークへのルータ
CCH 4445
！呼制御UDPポートの番号
SERVER 192.168.1.2 ！CP04のIPアドレス |
電話番号情報の設定（phone.ini）
！電話番号情報 ！コメント
*## SYSTEM ！システム設定時の番号
*00 LINE ！強制的に外線接続を行うための番号 |
ネットワーク情報の設定追加項目（netcnfg.ini）
！コマンド
IP 192.168.1.2:24 ！IPアドレスとマスクビット
ROUTER 192.168.1.1 ！外部ネットワークへのルータ
CCH 4445 ！呼制御UDPポートの番号 |
システム情報の設定（syscnfg.ini）
！コマンド
PHONE phone.ini ！参照する電話番号情報 |
電話番号情報の設定（phone.ini）
!電話番号 ！IPアドレス ！CCHポート
！コメント
[206]/ 192.168.1.10 4445 ！206局PBX回線1
[206]/ 192.168.1.11 4445 ！206局PBX回線2
[206]/ 192.168.1.12 4445 ！206局PBX回線3
[207]/ 192.168.2.10 4445 ！207局PBX回線1
[207]/ 192.168.2.11 4445 ！207局PBX回線2
[207]/ 192.168.2.12 4445 ！207局PBX回線3 |
|
