mmEye2のビデオ入力コネクタはBNCです。
RCAピンケーブルを使用する場合、変換プラグが必要です。

■ ケーブルについて ■
ビデオケーブル 最長100mまでです。
mmEyeとカメラの距離が5m以下の場合、特にケーブルの制限はありません。
5m以上50m以下の場合、3C-2Vの同軸ケーブルをご使用ください。
50m以上100m以下の場合、5C-2Vの同軸ケーブルをご使用ください。

カメラ制御ケーブル 最長20mまでです。(RS-232C)
ただし、変換機を使用し、RS-232CをRS-422の規格に変換しますと100mまで延長可能です。

■ mmEye2とカメラ1台との接続 ■







■ mmEye2とカメラ2台以上の接続 ■






※ズームパンチルトカメラがデイジーチェーン可能な場合


※mmEye2にRS-485のポートは1つしか搭載されていないため、2台目以降は変換機が必要になります。



※対応ドームカメラはデイジーチェーンが可能です。

■ mmEye2とカメラの距離が長い場合 ■
カメラ制御ケーブルは最長20mです。(RS-232C)
mmEye2とカメラの距離がそれ以上にある場合には、変換機でRS-232Cの信号を RS-422に変換し、最長100mまで距離を延ばすことができます。
mmEye2にはRS-422のポートが1つ搭載されているため、 変換機は1台目のカメラはカメラ側に1つ必要です。
2台目以降はカメラ1台につきmmEye2側とカメラ側に2つ必要です。 (カメラをデイジーチェーン接続する場合は必要ありません)

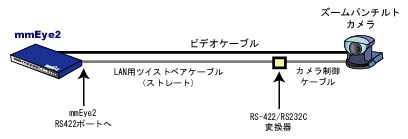

[1台目]

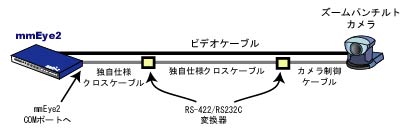

[2台目以降(デイジーチェンジしない場合]
