電話番号サーバとしてのＣＰ０４
CP04はネットワークへ接続されたPA01の電話番号を一元管理させるための Call Bridge 機能 を持っています。以下に実際に、ご利用されているユーザーのご利用例を示します。

●利用例

情報教育センターへは、数十ケ所の中学校が接続されています。
（下記構成図では、省略させて頂きました）

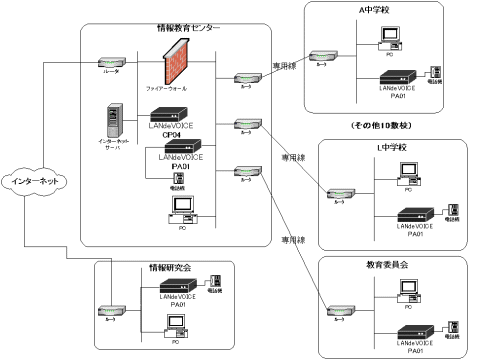

CP04利用例イメージ
CP04設定例
PA01①設定例
PA01②～⑤設定例
Point1 CP04を設置することにより各学校へ設置されたPA01の電話番号とＩＰアドレスの管理をCP04内部で一括管理できるようになりました。
Point2 新たにPA01を設置した場合でも、CP04へ登録した電話番号テーブルを更新するだけで既存のPA01の変更は無しに、簡単にアクセスする事ができます。
Point3 ローカルネットワーク内部は192.168から始まるIPアドレスを使用しており、外部（インターネット）に設置されたPA01との接続はバリアセグメントに置かれたCP04がプロキシ（代理）することにより実現しています。
ＣＰ０４に問い合わせして通話する最大回線数は４０通話で その内Ｐｒｏｘｙ機能を使った通話数は４通話です
CP04には以下の情報を、設定して下さい。
ネットワーク情報の設定（netcnfg.ini）
！コマンド　！値　　　　　　　　 　！コメント
IP　　　　　　210.○.△.14:24　　　! IPアドレスとマスクビット
ROUTER　　210.○.△.1　　　　　 ! Ciscoルーター
電話番号情報の設定（phone.ini）
! 電話番号　　　! ＩＰアドレス　　　　　! CCHポート　! 設置場所
238388　　　 　192.168.？.2　　　　　4445　　　　　! A中学校
228188　　　 　192.168.？.2　　　　　4445　　　　　! B中学校
228488　　　 　192.168.？.2　　　　　4445　　　　　! C中学校
228288　　　 　192.168.×.2　　　　　4445　　　　　! E中学校
443754 　　　　192.168.△.2　　　　　4445　　　　　! F中学校
445076 　　　　192.168.？.2　　　　　4445　　　　　! G中学校
441332 　　　　192.168.？.2　　　　　4445　　　　　! H中学校
443758　　　 　192.168.？.2　　　　　4445　　　　　! I中学校
442951 　　　　192.168.？.2　　　　　4445　　　　　! J中学校
557314 　　　　192.168.？.2　　　　　4445　　　　　! K中学校
592281 　　　　192.168.？.2　　　　　4445　　　　　! L中学校
435976 　　　　210.□.×.6　 　　　　 4445　　　　　　! 情報研究会
226602 　　　　192.168.？.3　　　　　4445　　　　　! 教育委員会FAX
413510　　　 　192.168.1.81　　　　　4445　　　　　! 情報教育センター
システム情報の設定（syscnfg.ini）
!コマンド　　！値　　　　　　　　　 　　　　　　　　 ！コメント
PHONE　　 　phohne.ini 　　　　　　　　　　　　　！参照する電話番号情報
RTADD　　 　192.168.1.0:24 210.○.△.2 　 　！FW内部へのルーティング情報

PA01①には以下の情報を設定して下さい。
ネットワーク情報の設定項目追加（netcnfg.ini）
！コマンド　 ！値　　　　　 　　　　　　　　 ！コメント
IP　　　　　　　210.□.×.6:24　　　　　　　　! IPアドレスとマスクビット
ROUTER　　　210.□.×.1　　　　　　　　　 ! ルーターアドレス
SERVER　　　210.○.△.14　　　　　　　　 ！CP04のIPアドレス
電話番号情報の設定（phone.ini）
！電話番号情報　　　　　　　！コメント
*##　　　　SYSTEM　　　　　 ！システム設定時の番号
*00　　　　LINE　　　　　　　　！強制的に外線接続を行うための番号
システム情報（syscnfg,.ini）の設定は、PA01の工場出荷時のままお使いいただけます。

PA01②～⑤には以下の情報を設定して下さい。（例中の×には、それぞれの数字をいれます。）
ネットワーク情報の設定項目追加（netcnfg.ini）
！コマンド　 ！値　　　　　 　　　　　　　　 ！コメント
IP　　　　　　　192.168.×.×:24　　　　 　　! IPアドレスとマスクビット
ROUTER　　　192.168.□.1　 　　　　　　　 ! ルーターアドレス
SERVER　　　210.○.△.14　　　　　　　　 ！CP04のIPアドレス
電話番号情報の設定（phone.ini）
！電話番号情報　　　　　　　！コメント
*##　　　　SYSTEM　　　　　 ！システム設定時の番号
*00　　　　LINE　　　　　　　　！強制的に外線接続を行うための番号
システム情報（syscnfg,.ini）の設定は、PA01の工場出荷時のままお使いいただけます。
